플럭스(Flux)는 반도체 패키징 공정, 특히 솔더링(Soldering) 및 리플로우(Reflow) 공정에서 금속 표면의 산화막을 제거하고 접합 부위의 젖음성(Wettability)을 높여주는 화학 물질입니다. 웨이퍼나 기판 위에 균일하게 도포되어야 솔더 볼과 패드 간의 안정적인 전기적·기계적 접합이 이루어지기 때문에, 반도체 조립 공정에서 없어서는 안 될 핵심 소재로 꼽힙니다.
플럭스는 스프레이, 딥핑, 스텐실 등 도포 방식에 따라 두께 편차가 발생하기 쉽고, 이 두께가 조금만 벗어나도 완제품 불량으로 직결됩니다. 두께가 과도하게 두꺼우면 잔사(Residue)가 남아 세정이 제대로 되지 않고, 그 잔사가 보이드(Void)로 이어져 접합부 내부에 빈 공간을 만들 수 있습니다. 반대로 두께가 너무 얇으면 산화막이 충분히 제거되지 않아 접합 자체가 불안정해지고, 이는 곧 오픈(Open) 결함으로 나타납니다. 즉 두꺼워도 얇아도 문제가 되는, 관리가 까다로운 공정 변수인 셈입니다. 이러한 이유로 공정 초기 단계에서 플럭스의 두께와 분포를 정밀하게 모니터링하는 것이 수율 향상과 제품 신뢰성 확보의 핵심 과제로 자리 잡고 있습니다. 특히 도포 직후 웨이퍼 전면에 걸친 두께 분포를 파악할 수 있어야, 국소적인 편차까지 놓치지 않고 잡아낼 수 있습니다.
그림1. 측정결과

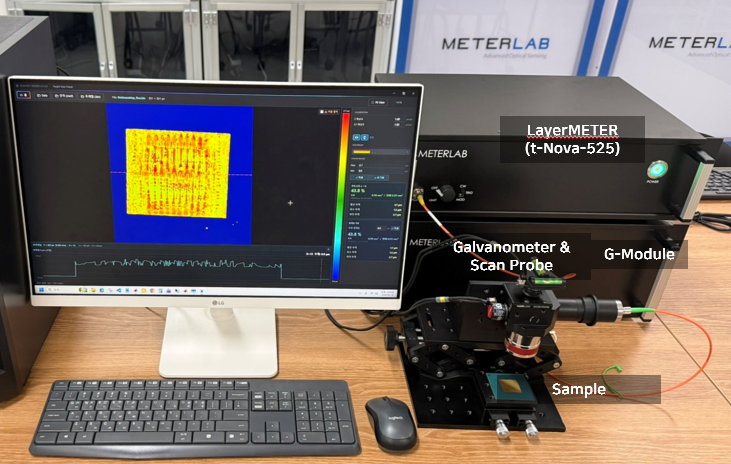

그림2. 측정 시스템
미터랩(MeterLab)은 FilmMETER(t-Nova-525R)와 G-Module을 통해 반도체 패키징 공정 중 플럭스 두께를 비접촉 방식으로 정밀 측정하는 솔루션을 제공합니다. 측정 두께 범위는 50 nm - 200 µm로, 극박막부터 비교적 두꺼운 플럭스층까지 하나의 장비로 대응할 수 있습니다. 측정 속도는 최대 250 kHz로 빠른 측정이 가능해 생산 라인의 처리 속도에 맞춰 대응할 수 있고, G-Module을 통한 영역 측정의 경우 최대 20 × 20 mm까지 스캔이 가능합니다. 이 세 가지 사양이 결합되면서, 초박막부터 두꺼운 플럭스층까지 넓은 두께 범위를 고속으로 스캔하여 인라인 공정에서도 실시간에 가까운 두께 분포 맵을 확보할 수 있습니다. 단순히 한 지점의 두께 값이 아니라 웨이퍼나 기판 전면의 분포를 시각화함으로써 도포 장비의 셋업 이상이나 국소적인 편차를 조기에 짚어낼 수 있다는 점이 핵심 강점입니다. 이를 통해 공정 편차를 사전에 발견하고 즉각 대응함으로써, 불량률을 낮추고 전체 생산성을 높이는 효과로 이어집니다.
플럭스 두께의 정밀 측정은 반도체 패키징 공정의 신뢰성을 좌우하는 핵심 요소입니다. 미터랩의 FilmMETER와 G-Module은 넓은 두께 측정 범위, 고속 측정, 넓은 측정 영역이라는 세 가지 조건을 동시에 만족시켜, 반도체 제조 현장의 품질 관리에 실질적인 솔루션을 제시합니다.
